Shelly Pro 3EM-3CT63 - kolmefaasiline energiamõõtja

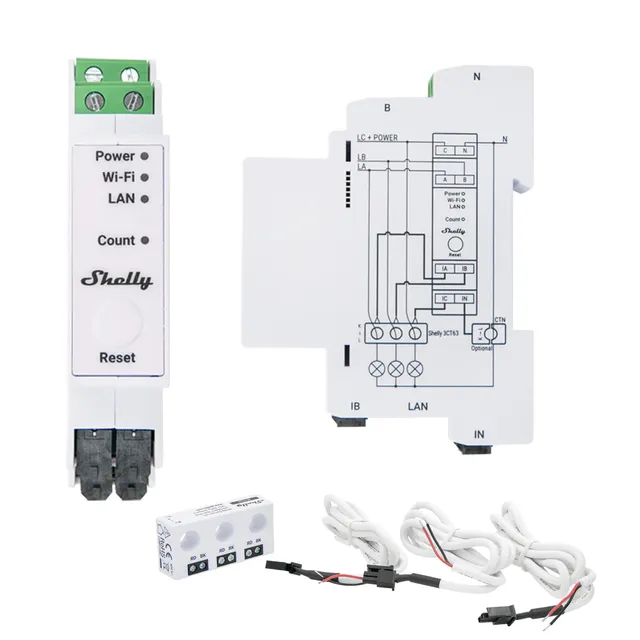

Shelly Pro 3EM-3CT63 - DIN-siinile paigaldatav kolmefaasiline energiamõõtja

Seadme identifitseerimine

Seadme nimi: Shelly Pro 3EM 3CT63
Seadme mudel: SPEM-003CEBEU63
Seadme SSID: ShellyPro3EM3CT63-XXXXXXXX
Seadme Bluetooth ID: 0x1025

Lühikirjeldus

Shelly Pro 3EM-3CT63 on DIN-siinile paigaldatav ühe- või kolmefaasiline energiamõõtja. See on täiustatud Gen2 püsivara paindlikkuse ja LAN-ühenduvusega, pakkudes professionaalsetele integraatoritele lisavõimalusi lõppkliendi lahenduste loomiseks.

Seade töötab iseseisvalt lokaalses LAN- ja/või Wi-Fi võrgus või saab seda kasutada pilvepõhiste koduautomaatikateenuste kaudu, kasutades Modbus-, MQTT-, HTTP- ja WebSocket-protokolle. Kõik sisenevad ühendused on TLS-toega.

Seade edastab kogunenud energiatarbimise, samuti hetke pinget, voolu, aktiivset ja näilist võimsust iga faasi/kanali kohta reaalajas. Andmeid salvestatakse mittevolatiilsesse mällu kuni 60 päeva jooksul ühe minuti sammuga.

Sisseehitatud reaalaja kell tagab õige ajatempli ka siis, kui ühendus SNTP-serveriga katkeb.

Shelly Pro 3EM-3CT63 saab kasutaja poolt kaugelt seadistada ja jälgida, samuti saab seade suhelda automaatikasüsteemiga, kui need asuvad samas võrgus.

Seadmel on sisseehitatud veebiliides, mille kaudu saab jälgida ja juhtida seadet ning muuta selle sätteid.

⚠ Märkus! Seadmel puudub sisseehitatud relee. Kontaktori juhtimine on võimalik Shelly Pro 3EM Switch Add-on mooduli abil, mis ühendatakse Shelly Pro 3EM-3CT63 külge.

Põhifunktsioonid

• 4-kvadrandiline mõõtmine

• DIN-siinile paigaldus

• Toetab ühe- ja kolmefaasilisi ühendusi

• Voolutrafo ühendus: kontaktivaba mõõtmine

• Faasijärjekorra vea tuvastus (valikuline)

• Kanalitevaheline kalibreerimine**

• Minimaalne koormuslävi***

• Optiline impulssenergiatarbimise indikaator

• Reaalaja kell – tagab korrektsed ajatemplid ka internetiühenduse katkemisel

• Andmelogid – kuni 60 päeva andmeid seadmes, hilisemaks väljavõtmiseks

• Väline kontaktori juhtimine Shelly 3EM Switch Add-on mooduliga

• Täpsusklass B (IEC 62053-21)

• Sobib päikeseenergia tootmise jälgimiseks

(Täpsustused faasijärjekorra tuvastuse, kalibreerimise ja koormusläve kohta olid originaaltekstis, need saab vajadusel eraldi välja tuua.)

Kasutusjuhtumid

• Tööstuslik energiatarbimise jälgimine ja optimeerimine

• Kaubandus- ja büroohooned, kus on piiratud ruum elektrikilpides

• Mootorikeskused (MCC), näiteks tootmises

• Andmekeskused – täpne tarbimise monitooring

• Taastuvenergia lahendused (päikese- ja tuuleenergia)

• Alajaamade monitooring

• Hooneautomaatika (BMS)

• Energiakvaliteedi jälgimine tundlikes rakendustes (meditsiin, elektroonika)

• Elektrikilpide uuendused või ruumikitsaste paigalduste lahendused

• Nutivõrgu lahendused

Sisemised skeemid ja liidesed

• 4 liinisisendit: 3 × L ja 1 × N

• 4 voolutrafo sisendit (3 faasidele, 1 neutraalile)

• Ethernet (RJ45) port

• Shelly lisa-mooduli liides

⚠ Hoiatus! LAN-kaablit tohib ühendada ja eemaldada ainult siis, kui seade on välja lülitatud.

Ühenduvus ja protokollid

• Wi-Fi

• Ethernet

• Bluetooth

• Protokollid: Modbus, MQTT, RPC

Kasutajaliides

• Sisend: üks nupplüliti (seadistamiseks, tehaseseadete taastamiseks)

• Väljundid: LED-indikaatorid (toide, Wi-Fi, LAN, mõõtmine, OTA uuendus jne)

Tehnilised andmed

• Mõõdud: 94 × 19 × 69 mm (põhiseade), 14 × 54 × 26 mm (CT)

• Kaal: 62 g (põhiseade), 32 g (CT)

• Töökeskkond: −20 °C … +40 °C, niiskus 30–70% RH

• Toide: 100–260 V~ 50/60 Hz

• Energiatarve: <3 W

• Mõõteulatus:

  • Pinge: 100–260 V (täpsus ±1%)

  • Vool: 0–63 A (täpsus ±1% vahemikus 2–63 A)

• Andmesalvestus: kuni 60 päeva, 1-minutilise sammuga

• Ühendus: Wi-Fi 802.11 b/g/n, Bluetooth 4.2

• CPU: ESP32-D0WDQ6, Flash 16 MB

• Funktsioonid: Webhooks, skriptimine, MQTT, krüpteering

  Kasutusjuhend: Shelly Pro 3EM-3CT63 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro 3EM-3CT63
