Shelly 3EM-63 Gen3 – nutikas energia jälgimisseade

Shelly 3EM-63 Gen3 – nutikas energia jälgimisseade

Shelly 3EM‑63 Gen3 on kompaktne ja võimekas energiatarbimise mõõtmislahendus, mis on mõeldud nii kolmefaasiliste kui ka kolme üksikfaasilise vooluahela jälgimiseks. Seade võimaldab täpselt reaalajas mõõta pinget, voolu, võimsust ja energiatarbimist iga faasi kohta ning salvestab mõõteandmeid kuni 7 päevaks 1-minutilise täpsusega.

Shelly 3EM-63 Gen3 töötab ise sõltumata kanderakettidest, kasutades sisseehitatud Wi-Fi ja Bluetooth ühenduvust, ning ühildub populaarsete automatiseerimise teenuste ja protokollidega nagu MQTT, HTTP, REST API, WebSockets jne.

Peamised omadused:
✔ 4-kvadrandi mõõtmine elektrienergias
✔ Reaalajas ja ajaloolised energiandmed
✔ Fotogalvaanika (PV) toe võimalus
✔ Moodulid paigaldamiseks DIN-kinnitustele
✔ SDK-tugi ja skriptimine
✔ Kõrge mõõtmis-täpsus vastavalt klassile B

Tehnilised parameetrid

Parameeter	Spetsifikatsioon

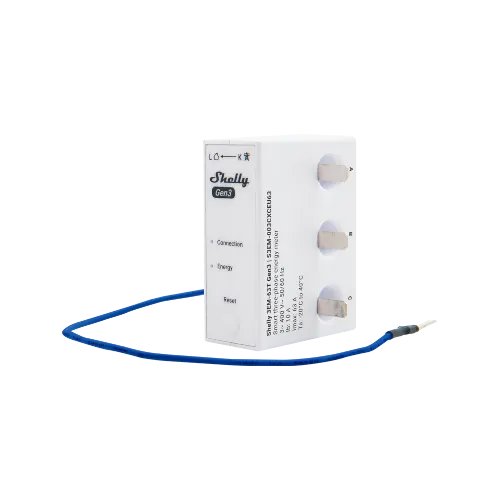

Mudelid	Shelly 3EM-63W Gen3 (kaabliga), Shelly 3EM-63T Gen3 (tasase terminaliga)
Mõõtmed (H × L × S)	21 × 54 × 42 mm (W), 31 × 54 × 42 mm (T)
Kaabli pikkus	260 mm (sisaldab terminali)
Kaal	58 g (W), 52 g (T)
Juhtmeava diameeter	Ø 8 mm
Paigaldus	DIN-kinnituse peal või all
Materjal & värv	Plastik, valge
Töötemperatuur	-20 °C … +40 °C
Soojusniiskus	30–70 % RH
Max kõrgus merepinnast	2000 m
Toitepinge	220–240 V AC, 50/60 Hz
Energiatarve	< 2 W
Voolu mõõteala	0–63 A RMS per faas (130 A saturatsioon)
Mõõtmisel täpsus	±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)
Mõõdetavad parameetrid	Pinge, vool, aktiivne/ilmselge võimsus, energia, võimsusfaktor, reaktiivne energia
Andmesalvestus	kuni 7 päeva (1-min resolutsioon)
Andmeeksport	CSV, JSON (RPC kaudu)
Internetiühendused	Wi-Fi 802.11 b/g/n, Bluetooth 4.2
Wi-Fi sagedus/raadius	2,401–2,483 MHz, kuni 30 m siseruumis / 50 m väljas
Bluetooth raadius	kuni 10 m siseruumis / 30 m väljas
CPU ja mälu	ESP-Shelly-C38F, 8 MB Flash
Sisseehitatud temp. andur	Jah
Moodulid/Toimingud	Phase sequence error detect, no-load threshold 30 VA

Kokkuvõte

Shelly 3EM-63 Gen3 on täiustatud kolmefaasiline energiameeter, mis sobib ideaalselt nii kodu kui ka väikeettevõtte elektritarbimise täpseks jälgimiseks. Tänu Wi-Fi/Bluetooth ühendusele, **lokale mõõdetud andmete salvestusele】 ja laiendatud automatiseerimisvõimalustele sobib see hästi kaasaegsetesse nutikodu ja energiahallingu süsteemidesse.

  Kasutusjuhend: Shelly 3EM-63 Gen3 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly 3EM-63 Gen3
