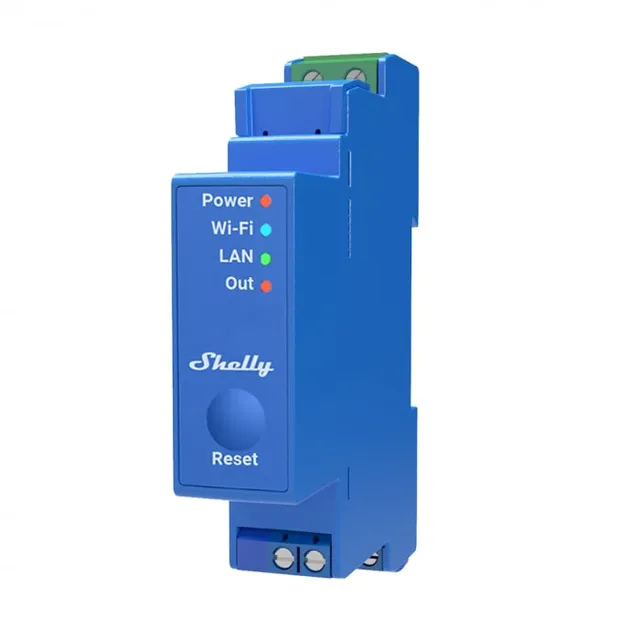

Shelly Pro 1 - DIN-liistule paigaldatav nutikas lüliti

Shelly Pro 1 - DIN-liistule paigaldatav nutikas lüliti

Seadme identifitseerimine

• Seadme nimi: Shelly Pro 1 v.1
• Seadme mudel: SPSW-201XE16EU
• Seadme SSID: ShellyPro1-XXXXXX

Lühikirjeldus
Shelly Pro 1 on DIN-liistule paigaldatav nutikas lüliti potentsiaalivabad kontaktid. Tänu gen2 püsivara paindlikkusele ja LAN-ühendusele pakub see professionaalsetele paigaldajatele rohkem võimalusi lõppkasutaja lahendusteks. Seade võib töötada iseseisvalt lokaalses Wi-Fi võrgus või pilve kaudu koduautomaatika teenustega. Shelly Pro 1-le pääseb ligi, seda saab juhtida ja jälgida eemalt igast internetiühendusega kohast, kui seade on ühendatud Wi-Fi ruuteriga ja Internetiga. Shelly Pro 1-l on sisseehitatud veebiliides, mida saab kasutada seadme jälgimiseks, juhtimiseks ja seadete kohandamiseks. Peamised rakendused

• Elamud
• MDU (mitme korteriga ühikud – korterid, hotellid jne)
• Väikeettevõtted (kontorid, poed, restoranid, bensiinijaamad jne)
• Valitsus/omavalitsus
• Ülikool/kolledž

Integratsioonid

• Google
• Alexa
• Samsung SmartThings

Sisendid

• 2 lüliti/nupu sisendit kruviklemmidel: SW1 ja SW2
• 2 toiteallika sisendit kruviklemmidel: 1 N ja 1 L
• 1 relee sisend: I

Väljundid

• 1 relee väljund: O

Ethernet port

• 1 RJ45 pistik
  ⚠HOIATUS! LAN-kaablit ühendage või eemaldage ainult siis, kui seade on välja lülitatud! LAN-kaabli pistik ei tohi sisaldada metallosi, mida kasutaja ühendamisel või eemaldamisel puudutab.

Lisa liides

• Shelly patenteeritud seriaalliides
  ⚠HOIATUS! Kõrge pinge lisaliidesel, kui seade on sisse lülitatud!

Ühenduvus

• Wi-Fi
• Ethernet
• Bluetooth

Ohutusfunktsioonid

• Ülekuumenemiskaitse

Toetatud koormustüübid

• Takistuslik (hõõglambid, küttekehad)
• Mahtuvuslik (kondensaatorpangad, elektrooniline seadmed, mootori käivituskondensaatorid)

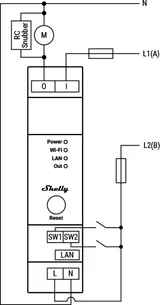

• Induktiivne koos RC snubberiga (LED valgusallikad, trafod, ventilaatorid, külmikud, konditsioneerid)

Sisendid

• Üks dome-nupp
  • Vajutage ja hoidke 5 sek, et taaskäivitada.
  • Vajutage ja hoidke 10 sek, et tehaseseadetele lähtestada.

Väljundid

• LED indikaatorid
  • Power (punane): põleb, kui toide on ühendatud.
  • Wi-Fi (muutuv):
    • Sinine: AP-režiimis
    • Punane: STA-režiimis ja Wi-Fi võrku pole ühendatud
    • Kollane: STA-režiimis, Wi-Fi võrku ühendatud, aga Shelly Cloudi pole ühendatud või pilveteenus välja lülitatud
    • Roheline: STA-režiimis, Wi-Fi võrku ja Shelly Cloudi ühendatud
    • Vilkuv Punane/Sinine: OTA uuendus käimas
  • LAN (roheline): LAN ühendatud
  • Out (punane): relee suletud

Tehnilised andmed

• Suurus (KxLxS): 94x19x69 ±0,5 mm
• Kaal: 63 g
• Paigaldus: DIN-liist
• Kruviklemmide maks. pöördemoment: 0,4 Nm
• Juhtme ristlõige: 0,5–2,5 mm² (roheline), 0,5–1,5 mm² (sinine)
• Juhtme paljaks koorimise pikkus: 6–7 mm (roheline), 5–6 mm (sinine)
• Kesta materjal: Plastik
• Värv: Sinine

Keskkond

• Temperatuur: -20 °C kuni 40 °C
• Niiskus: 30 % – 70 % RH
• Max kõrgus: 2000 m

Elektriline

• Toitepinge AC: 110–240 V
• Toitepinge DC: Ei ole
• Võimsustarbimine: <3 W
• Nulljuhe pole vajalik: Ei
• Väljundiringi reitingud:
  • Max lülituspinge AC: 240 V
  • Max lülituspinge DC: Ei ole
  • Max lülitusvool AC: 16 A
  • Max lülitusvool DC: Ei ole

Andurid, mõõturid

• Sisemine temperatuurisensor: Jah

Raadio

• RF sagedus: 2400–2495 MHz
• Max RF võimsus: <20 dBm
• Wi-Fi protokoll: 802.11 b/g/n
• Wi-Fi ulatus: kuni 30 m siseruumides, 50 m väljas (sõltub kohalikest tingimustest)
• Bluetooth protokoll: 4.2
• Bluetooth ulatus: kuni 10 m siseruumides, 30 m väljas (sõltub kohalikest tingimustest)

MCU

• CPU: ESP32-D0WDQ6
• Flash: 8 MB

Püsivara võimalused

• Graafikud: 20
• Webhookid (URL tegevused): 20, iga hooki kohta kuni 5 URL-i
• Skriptimine: Jah
• MQTT: Jah
• CoAP: Ei

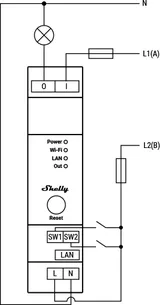

Legend

• I – koormusringi sisendklemm
• L1(A) – koormusringi faasijuhe (110–240 V)
• O – koormusringi väljundklemm
• L2(B) – seadme toitefaas (110–240 V)
• SW1, SW2 – lüliti/nupu sisendklemmid
• N – nulljuhe
• L – faas
• LAN – RJ45 LAN pistik

Kasutusjuhend: Shelly Pro 1 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro 1
