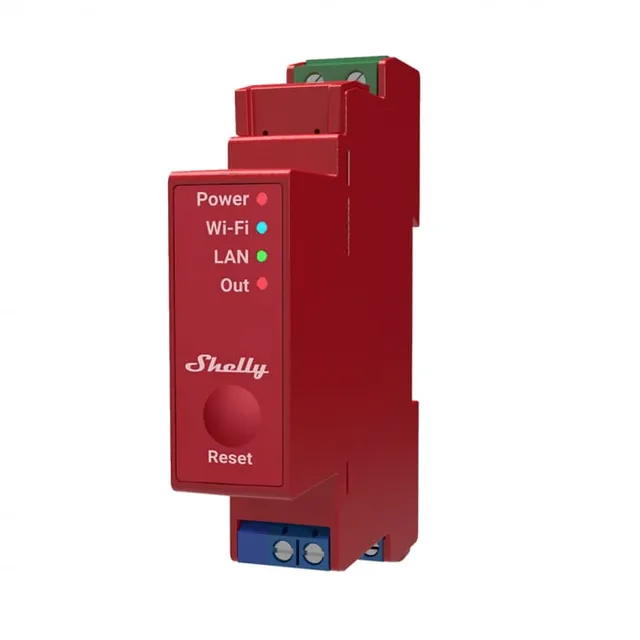

Shelly Pro 1PM - DIN-liistule paigaldatav nutikas lüliti voolutarbimise mõõtmisega

Shelly Pro 1PM - DIN-liistule paigaldatav nutikas lüliti koos voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly Pro 1PM v.1

• Seadme mudel: SPSW-201PE16EU

• Seadme SSID: ShellyPro1PM-XXXXXX

Lühikirjeldus
Shelly Pro 1PM on DIN-liistule paigaldatav nutikas lüliti koos võimsuse mõõtmise võimalusega. Tänu gen2 püsivara paindlikkusele ja LAN-ühendusele pakub see professionaalsetele paigaldajatele rohkem võimalusi lõppkasutaja lahendusteks. Seade võib töötada iseseisvalt lokaalses Wi-Fi võrgus või pilve kaudu koduautomaatika teenustega.

Shelly Pro 1PM-le pääseb ligi, seda saab juhtida ja jälgida eemalt igast internetiühendusega kohast, kui seade on ühendatud Wi-Fi ruuteriga ja Internetiga.

Shelly Pro 1PM-l on sisseehitatud veebiliides, mida saab kasutada seadme jälgimiseks, juhtimiseks ja seadete kohandamiseks.

Peamised rakendused

• Elamud

• MDU (mitme korteriga ühikud – korterid, hotellid jne)

• Väikeettevõtted (kontorid, poed, restoranid, bensiinijaamad jne)

• Valitsus/omavalitsus

• Ülikool/kolledž

Integratsioonid

• Google

• Alexa

• Samsung SmartThings

Seadme elektrilised liidesed
Sisendid

• 2 lüliti/nupu sisendit kruviklemmidel: SW1 ja SW2

• 2 toiteallika sisendit kruviklemmidel: 1 N ja 1 L

• 1 relee sisend: I

Väljundid

• 1 relee väljund: O

Ethernet port

• 1 RJ45 pistik
  ⚠HOIATUS! LAN-kaablit ühendage või eemaldage ainult siis, kui seade on välja lülitatud! LAN-kaabli pistik ei tohi sisaldada metallosi, mida kasutaja ühendamisel või eemaldamisel puudutab.

Lisa liides

• Shelly patenteeritud seriaalliides
  ⚠HOIATUS! Kõrge pinge lisaliidesel, kui seade on sisse lülitatud!

Ühenduvus

• Wi-Fi

• Ethernet

• Bluetooth

Ohutusfunktsioonid

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülevoolukaitse

• Ülevõimsuskaitse

Toetatud koormustüübid

• Takistuslik (hõõglambid, küttekehad)

• Mahtuvuslik (kondensaatorpangad, elektroonilised seadmed, mootori käivituskondensaatorid)

• Induktiivne koos RC snubberiga (LED valgusallikad, trafod, ventilaatorid, külmikud, konditsioneerid)

Kasutajaliides
Sisendid

• Üks dome-nupp

  • Vajutage ja hoidke 5 sek, et taaskäivitada

  • Vajutage ja hoidke 10 sek, et tehaseseadetele lähtestada

Väljundid

• LED indikaatorid

  • Power (punane): põleb, kui toide on ühendatud

  • Wi-Fi (muutuv):

    • Sinine: AP-režiimis

    • Punane: STA-režiimis ja Wi-Fi võrku pole ühendatud

    • Kollane: STA-režiimis, Wi-Fi võrku ühendatud, aga Shelly Cloudi pole ühendatud või pilveteenus välja lülitatud

    • Roheline: STA-režiimis, Wi-Fi võrku ja Shelly Cloudi ühendatud

    • Vilkuv Punane/Sinine: OTA uuendus käimas

  • LAN (roheline): LAN ühendatud

  • Out (punane): relee suletud

Tehnilised andmed
Füüsiline

• Suurus (KxLxS): 94x19x69 ±0,5 mm

• Paigaldus: DIN-liist

• Kruviklemmide maks. pöördemoment: 0,4 Nm

• Juhtme ristlõige: 0,5–2,5 mm² (roheline), 0,5–1,5 mm² (sinine)

• Juhtme paljaks koorimise pikkus: 6–7 mm (roheline), 5–6 mm (sinine)

• Kesta materjal: Plastik

• Värv: Punane

Keskkond

• Temperatuur: -20 °C kuni 50 °C

• Niiskus: 10 % – 90 % RH

• Max kõrgus: 2000 m

Elektriline

• Toitepinge AC: 110–240 V

• Toitepinge DC: Ei ole

• Min. tööpinge AC: 90 V

• Max. tööpinge AC: 264 V

• Võimsustarbimine: <3 W

• Nulljuhe pole vajalik: Ei

Väljundiringi reitingud

• Max lülituspinge AC: 240 V

• Max lülituspinge DC: Ei ole

• Max lülitusvool AC: 16 A

• Max lülitusvool DC: Ei ole

Andurid, mõõturid

• Voltmeter (AC): Jah

• Ammeter (AC): Jah

• Sisemine temperatuurisensor: Jah

Raadio

• RF sagedus: 2400–2495 MHz

• Max RF võimsus: <20 dBm

• Wi-Fi protokoll: 802.11 b/g/n

• Wi-Fi ulatus: kuni 30 m siseruumides, 50 m väljas

• Bluetooth protokoll: 4.2

• Bluetooth ulatus: kuni 10 m siseruumides, 30 m väljas

MCU

• CPU: ESP32-D0WDQ6

• Flash: 8 MB

Püsivara võimalused

• Graafikud: 20

• Webhookid (URL tegevused): 20, iga hooki kohta kuni 5 URL-i

• Skriptimine: Jah

• MQTT: Jah

• CoAP: Ei

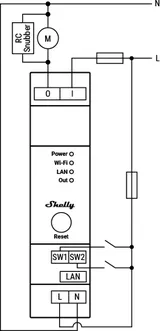

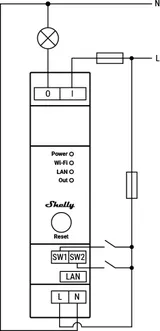

Legend

• I – koormusringi sisendklemm

• L – faasjuhe (110–240 V)

• O – koormusringi väljundklemm

• N – nulljuhe

• SW1, SW2 – lüliti/nupu sisendklemmid

• L – faas

• N – null

• LAN – RJ45 LAN pistik

  Kasutusjuhend: Shelly Pro 1PM multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro 1PM
