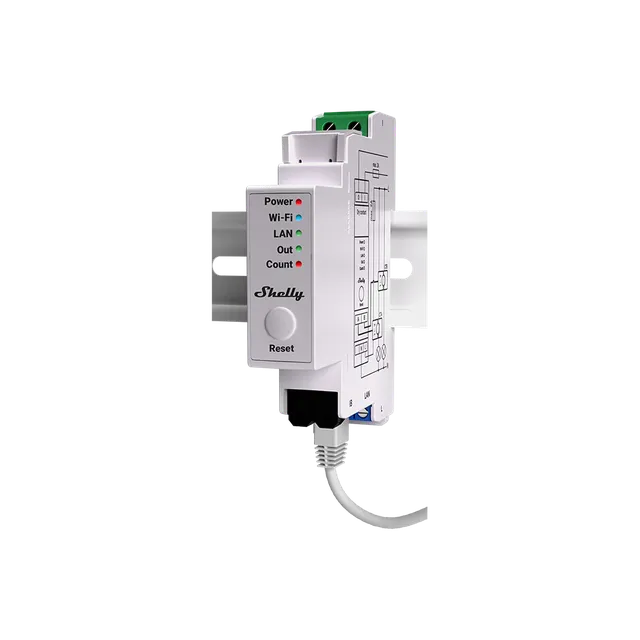

Shelly Pro EM-50 - DIN-liistule paigaldatav kahekanaliline, ühefaasiline energiamõõtur

Shelly Pro EM-50 - DIN-liistule paigaldatav kahekanaliline, ühefaasiline energiamõõtur

Seadme identifitseerimine

• Seadme nimi: Shelly Pro EM-50

• Seadme mudel: SPEM-002CEBEU50

• Seadme SSID: ShellyProEM50-XXXXXX

Lühikirjeldus
Shelly Pro EM-50 on DIN-liistule paigaldatav kahekanaliline ühefaasiline energiamõõtur. Gen2 püsivara ja LAN-ühenduse abil pakub see professionaalsetele integraatoritele täiendavaid võimalusi lõppkliendi lahenduste loomiseks. Seade saab töötada iseseisvalt kohalikus LAN- ja/või Wi-Fi võrgus või olla juhitav pilvepõhiste koduautomaatikasüsteemide kaudu, kasutades MQTT, HTTP ja WebSocket protokolle. Kõik sisendühendused toetavad TLS-i.

Seade kuvab kogunenud energiatarbimist ning reaalajas pinget, voolu, aktiiv- ja näivat võimsust faasi kohta. Andmed salvestatakse püsimällu ja neid saab tagasi kutsuda kuni 60 päeva ulatuses 1-minutilise sammuga.

Seadmel on reaalaja kell, mis hoiab õiget aega ka siis, kui ühendus SNTP-serveriga katkeb.

Shelly Pro EM-50-le pääseb ligi, seda saab seadistada ja jälgida eemalt. Samuti saab seade suhelda automaatikasüsteemidega, kui need asuvad samas võrguinfrastruktuuris.

Seadmel on sisseehitatud veebiliides, millega saab jälgida ja juhtida seadet ning seadistada selle parameetreid.

Lisaks on seadmel sisseehitatud relee kontaktori juhtimiseks.

Põhifunktsioonid

• 4-kvadrandiline mõõtmine

• Paigaldus DIN-liistule

• Voolutrafo ühendus

• Väline kontaktori juhtimine sisseehitatud kuivkontakti relee kaudu

• Optiline impulssindikaator energiatarbimise näitamiseks

• Reaalaja kell

• Andmelogi

• Täpsusklass B (IEC 62053-21)

• Sobib päikeseenergia lahendustega

Peamised rakendusalad

• Elamud

• Kortermajad (MDU – mitmepereelamud, hotellid jne)

• Väikeettevõtlus (bürood, väikepoed, restoranid, tanklad)

• Põllumajandus (talud, laut, silod)

• Riiklikud ja munitsipaalasutused

• Ülikoolid ja kolledžid

Seadme elektrilised liidesed

Sisendid

• 2 toite sisendit kruviklemmidel: 1 L ja 1 N

• 2 voolutrafo sisendit: IA ja IB voolu mõõtmiseks

Väljundid

• 2 galvaaniliselt isoleeritud releeklemmi: I ja O

Ethernet-port

• 1 RJ45 pistik
  ⚠ Hoiatus! LAN-kaabel tuleb ühendada või eemaldada ainult siis, kui seade on välja lülitatud!

Lisaliides

• Shelly omaliides (seeriaprotokoll)
  ⚠ Hoiatus! Lisaliidesel on kõrge pinge, kui seade on sisse lülitatud!

Ühenduvus

• Wi-Fi

• Ethernet

• Bluetooth

Kõiki ühendusvõimalusi saab kasutaja sisse või välja lülitada.

Turvafunktsioonid

• Ülekuumenemiskaitse

Toetatud koormused

• Takistuslikud (hõõglambid, küttekehad)

• Mahtuvuslikud (LED-draiverid, kondensaatorpangad, elektroonikaseadmed, mootori käivitus­kondensaatorid)

• Induktiivsed (trafo, ventilaatorid, külmikud, kliimaseadmed)

Tehnilised andmed (kokkuvõte)

• Mõõtmed: 94×19×69 mm

• Kaal: 63 g

• Paigaldus: DIN-liist

• Juhtmete ristlõige: 0,5–2,5 mm²

• Toitepinge: 100–260 V AC, 50/60 Hz

• Võimsustarve: < 3 W

• Maks. lülituspinge: 240 V AC

• Maks. lülitusvool: 2 A

• Mõõtetäpsus: ±1 % (5–50 A), ±2 % (0–5 A)

• Andmesalvestus: kuni 60 päeva, 1-min intervalliga

• Andmeeksport: CSV, JSON

• Wi-Fi ulatus: kuni 30 m siseruumides, kuni 50 m välitingimustes

• Bluetooth 4.2, ulatus kuni 10 m siseruumides / 30 m välitingimustes

• CPU: ESP32-D0WDQ6, Flash 16 MB

• Toetab: Webhookid, skriptimine, MQTT

  Kasutusjuhend: Shelly Pro EM-50 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro EM-50
