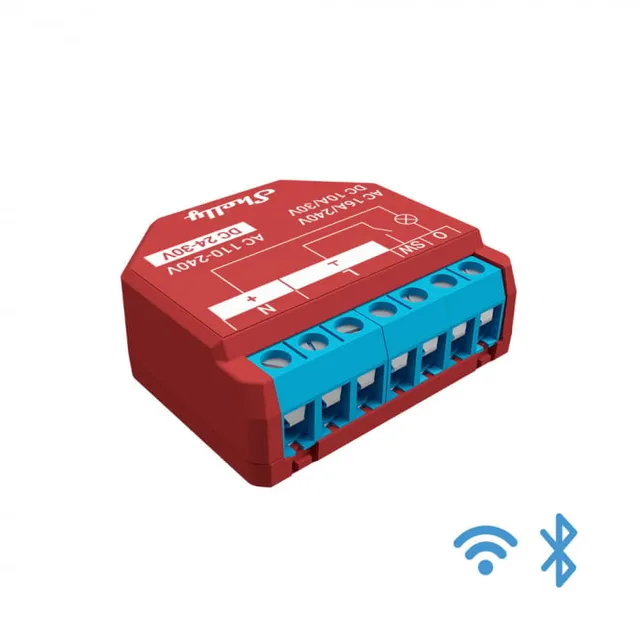

Shelly Plus 1PM - Nutikas lüliti voolutarbimise mõõtmisega

Shelly Plus 1PM - Nutikas lüliti voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly Plus 1PM

• Seadme mudel: SNSW-001P16EU

• Seadme SSID: ShellyPlus1PM-XXXXXX

---

Lühikirjeldus

Shelly Plus 1PM on väikese korpusega nutikas lüliti, millel on energiatarbimise mõõtmise funktsioon. See võimaldab elektriseadmeid kaugjuhtida mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu.

Seadet saab kasutada iseseisvalt lokaalses Wi-Fi võrgus või pilvepõhistes koduautomaatika teenustes.

Seadet saab jälgida, juhtida ja seadistada veebiliidese kaudu ning see sobib paigaldamiseks standardsetesse seinakarpidesse, pistikupesade või lülitite taha või muudesse kohtadesse, kus on piiratud ruumi.

---

Peamised kasutusvaldkonnad

• Elamud

• Mitme korteriga majad (korterelamud, hotellid)

• Väikekommerts (kontorid, poed, restoranid, tanklad)

• Valitsus- ja omavalitsusasutused

• Ülikoolid ja kolledžid

---

Integreerimine

• Google

• Samsung SmartThings

• Amazon Alexa

---

Elektrilised liidesed

Sisendid:

• 1 lüliti/nupu sisend (SW) kruviklemmil

• 5 toite sisendit kruviklemmidel: 2 N (+) ja 3 L (Ʇ)

Väljundid:

• 1 relee väljund energiatarbimise mõõtmisega (O)

Lisa liides:

• Shelly omaniku seriaalliides
  ⚠ Märkus: lisa liidesel on kõrgepinge, kui seade on vooluvõrgus!

---

Ühenduvus

• Wi-Fi

• Bluetooth

---

Ohutusfunktsioonid

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülekoormuskaitse

• Ületoite kaitse

---

Toetatud koormuse tüübid

• Resistentsed (hõõglambid, kütteseadmed)

• Kapatsitiivsed (kondensaatorid, elektroonika, mootori stardikondensaatorid)

• Induktiivsed RC snubberiga (LED-draiverid, trafo, ventilaatorid, külmik, konditsioneer)

---

Kasutajaliides

Sisend:

• Üks nupuvajutus

• 5 sek hoides: AP ja Bluetooth ühendus

• 10 sek hoides: tehaseseadistus

Väljund:

• LED (monovärviline) indikaator

• Vilkumismustrid sõltuvalt AP, Wi-Fi, pilveühendusest ja OTA uuendustest

---

Füüsilised andmed

• Suurus: 37x42x16 ±0,5 mm

• Kaal: 27 g

• Paigaldus: seinakarp

• Kruviklemmide max pöördemoment: 0,4 Nm

• Traadi ristlõige: 0,5–1,5 mm²

• Traadi koorimise pikkus: 5–6 mm

• Kest: plast, punane

Keskkond:

• Töötemperatuur: -20…40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

---

Elektrilised andmed

• Toitepinge: 110–240 VAC / 24–30 VDC

• Tarbimine: <1,2 W

• Max vahelduvvoolu pinge: 240 V

• Max alalisvoolu pinge: 30 V

• Max vahelduvvoolu vool: 16 A

• Max alalisvoolu vool: 10 A

• Sisseehitatud temperatuuriandur: Jah

• Voltmeter AC: Jah

• Ammeter AC: Jah

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n, 2400–2495 MHz, <20 dBm, ulatus 30 m siseruumides / 50 m väljas

• Bluetooth: 4.2, ulatus 10 m siseruumides / 30 m väljas

---

Mikrokontroller

• CPU: ESP32-U4WDH

• Flash: 4 MB

---

Püsivara võimalused

• Ajastused: 20

• Webhookid: 20, 5 URL iga hooki kohta

• Skriptimine: Jah

• MQTT: Jah

• CoAP: Ei

---

Juhtmestiku terminalid (legend)

Terminal	Kirjeldus
O	Koormuse väljund
SW	Lüliti sisend
N	Neutraal
L	Faas (110–240 V)
+	24–30 VDC positiivne
GND	24–30 VDC maandus
Ʇ	24–30 VDC maandus terminal

Kasutusjuhend: Shelly Plus 1PM multilingual user and safety guide.pdf Tootja koduleht: Shelly Plus 1PM
