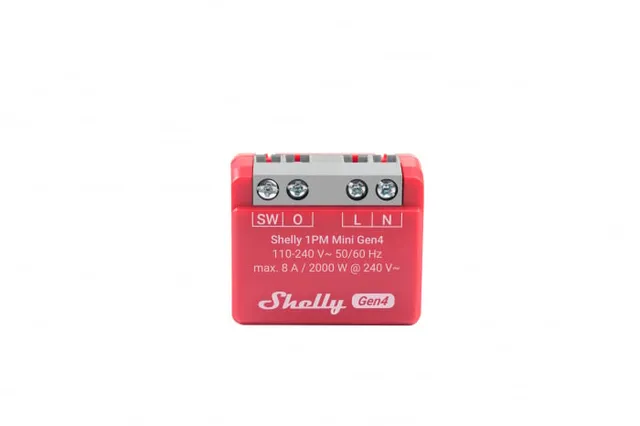

Shelly 1PM Mini Gen4 – Nutikas lüliti voolutarbimise mõõtmisega

Shelly 1PM Mini Gen4 – Nutikas lüliti voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly 1PM Mini Gen4

• Seadme mudel: S4SW-001P8EU

• Seadme SSID: Shelly1PMMiniG4-XXXXXXXXXXXX

• BLE mudeli ID: 0x1031

---

Lühikirjeldus

Shelly 1PM Mini Gen4 on kompaktne nutikas lüliti voolutarbimise mõõtmisega, mis võimaldab elektriseadmeid juhtida mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu. Seadet saab kasutada eraldi kohaliku Wi-Fi võrgus või läbi pilvepõhiste koduautomaatika teenuste.

See on täiustatud versioon Shelly 1PM Mini Gen3-st, millel on parem protsessor ja Zigbee ühenduvus.

Seadmele pääseb juurde, seda saab juhtida ja jälgida igast kohast, kus on internetiühendus, kui seade on ühendatud Wi-Fi ruuteriga.

Seadet saab paigaldada standardsetesse seinakarpidesse, pistikupesade või lülitite taha või muudesse kitsastesse kohtadesse.

Shelly 1PM Mini Gen4-l on sisseehitatud veebiliides, mille kaudu saab seadet jälgida, juhtida ja seadistada. Seade kasutab mitmeprotokollilist juhtmeta MCU-d, mis toetab Zigbee ja Bluetooth ühendust turvalise sideme tagamiseks.

Seade on ühilduv Matter protokolliga.

---

Peamised omadused

• Nutikas lüliti koos voolumõõtjaga: jälgib elektritarbimist ja võimaldab analüüsida seadmete energiakulu.

• Kompaktne disain: sobib retrofit-paigalduseks standardsetesse seinakarpidesse või kitsastesse kohtadesse.

• Kaugjuhtimine: juhtimine läbi mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi.

• Paikne ja pilvepõhine juhtimine: töötab lokaalvõrgus või pilveteenuse kaudu.

• Zigbee ühenduvus: kasulik seadistamise käigus.

• Täiustatud protsessor ja Zigbee: parem jõudlus.

• Kaugjuurdepääs: kontroll ja jälgimine igast internetiühendusega kohast.

• Sisseehitatud veebiliides: seadme jälgimine ja juhtimine.

• BLE Gateway: sillab Shelly BLU seadmed Shelly ökosüsteemiga.

• Zigbee ja Wi-Fi võimendi: laiendab võrgu ulatust ja tugevust.

• Skriptimine: ShellyScript

• Lai integratsioon: HTTP API, MQTT(s), WebHooks, UDP.

• KNX tugi: KNXnet/IP kommunikatsioon.

• Ajastused ja virtuaalsed komponendid: Virtuaalsed komponendid

---

Kasutuskohad

• Elektriseadmete kaugjuhtimine ja automatiseerimine (valgustid, ventilaatorid, jne).

• Voolutarbimise jälgimine reaalajas energiatõhususe parandamiseks.

• Koduautomaatika integratsioon ja kohandatud stseenid.

• Kitsaste alade paigaldus retrofit lahendustega.

---

Integreerimine

• Amazon Alexa: Jah

• Google Smart Home: Jah

• Samsung SmartThings: Jah

---

Seadme elektrilised liidesed

Sisendid:

• 1 lüliti/nupu sisend kruviklemmil

• 2 toite sisendit (N ja L) kruviklemmil

Väljundid:

• 1 relee väljund voolutarbimise mõõtmisega kruviklemmil

Ühenduvus: Wi-Fi, Bluetooth, Zigbee

Ohutusfunktsioonid:

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülekoormuskaitse

• Maksimaalvõimsuse kaitse

Toetatud koormuse tüübid: takistuslik, mahtuvuslik, induktiivne

---

Kasutajaliides

• Sisendid: üks juhtnupp

  • Hoida 5 sek, et lubada seadme Access Point ja Bluetooth

  • Hoida 10 sek, et taastada tehaseseadistus

  • 5x vajutus: vahetab Matter püsivara Zigbee peale

  • 3x vajutus: Zigbee liitumisrežiim (püsib 2 minutit)

• Väljundid: LED-indikaator

  • Vilkumismustrid Wi-Fi, pilve ja nupu tegevuse järgi

---

Füüsilised andmed

• Suurus: 29x34x16 mm

• Kaal: 18 g

• Kruviklemmide max pöördemoment: 0.4 Nm

• Traadi ristlõige: 0.2–2.5 mm²

Keskkond:

• Töötemperatuur: -20 °C … 40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

Elektrilised andmed:

• Toitepinge: 110–240 V~

• Relee: NO kontakt, 1-klemmiline

• Max koormus: 8 A/240 V~

• Voolumõõtmine: Jah

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n/ax, 2412–2472 MHz, max 20 dBm, ulatus kuni 30 m siseruumides, 50 m väljas

• Bluetooth: 5.0, 2402–2480 MHz, max 4 dBm, ulatus kuni 10 m siseruumides, 30 m väljas

• Zigbee: 802.15.4, 2400–2483.5 MHz, max 20 dBm, ulatus kuni 100 m siseruumides, 300 m väljas

Mikrokontroller: ESP-Shelly-C68F, Flash 8 MB

Püsivara võimalused: ajastused, webhookid, skriptimine, MQTT

---

Põhilised juhtmestiku terminalid

Terminal	Traat	Kirjeldus
SW	-	Lüliti/nupu sisend
L	-	Faas (110–240 V~)
O	-	Koormuse väljund
N	-	Neutraal
L	-	Faas sisend
N	-	Neutraal

  Kasutusjuhend: Shelly 1PM Mini Gen4 Tootja koduleht: Shelly 1PM Mini Gen4
