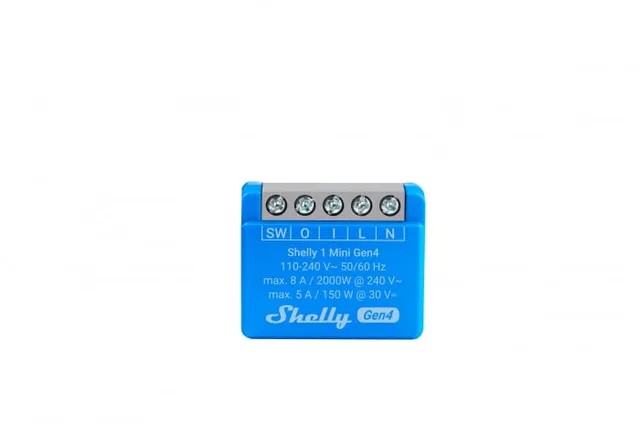

Shelly 1 Mini Gen4 – Nutikas lüliti

Shelly 1 Mini Gen4 – Nutikas lüliti

Seadme identifitseerimine

• Seadme nimi: Shelly 1 Mini Gen4

• Seadme mudel: S4SW-001X8EU

• Seadme SSID: Shelly1MiniG4-XXXXXXXXXXXX

• BLE mudeli ID: 0x1030

---

Lühikirjeldus

Shelly 1 Mini Gen4 on kompaktne nutikas lüliti potentsiaalivabade kontaktidega, mis võimaldab elektriseadmeid juhtida kaugjuhtimise teel mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu. Seadet saab kasutada eraldi kohaliku Wi-Fi võrgus või läbi pilvepõhiste koduautomaatika teenuste.

See on täiustatud versioon Shelly 1 Mini Gen3-st, millel on parem protsessor ja Zigbee ühenduvus.

Seadmele pääseb juurde, seda saab juhtida ja jälgida igast kohast, kus on internetiühendus, kui seade on ühendatud Wi-Fi ruuteriga.

Seadet saab paigaldada standardsetesse seinakarpidesse, pistikupesade või lülitite taha või muudesse kitsastesse kohtadesse.

Shelly 1 Mini Gen4-l on sisseehitatud veebiliides, mille kaudu saab seadet jälgida, juhtida ja seadistada. Seade kasutab mitmeprotokollilist juhtmeta MCU-d, mis toetab Zigbee ja Bluetooth ühendust turvalise sideme tagamiseks.

Seade on ühilduv Matter protokolliga.

---

Peamised omadused

• Wi-Fi ühenduvus: võimaldab seadme jälgimist ja juhtimist mobiilirakenduse või muude ühilduvate seadmete kaudu.

• Koduautomaatika platvormide tugi: Google, Alexa, Samsung SmartThings. Toetab hääljuhtimist ja automaatikat.

• Bluetooth: seadme seadistamise käigus kasulik.

• Lihtne kasutajaliides: sisaldab reset-nuppu.

• Täiustatud protsessor ja Zigbee: parem jõudlus ja ühenduvus.

• Traadita ühendus: Wi-Fi (802.11 b/g/n/ax), Bluetooth 5.0, Zigbee.

• Potentsiaalivabad kontaktid: võimaldavad lülitada madalpinge seadmeid.

• BLE Gateway: sillaks Shelly BLU seadmete ja Shelly ökosüsteemi vahel.

• Zigbee ja WiFi võimendi: laiendab võrgu ulatust ja tugevust.

• Skriptimine: ShellyScript

• Integreeritavus: HTTP API, MQTT(s), WebHooks, UDP.

• Ajastused: võimaldavad seadistada keerukaid operatsioone kindlatele ajavahemikele.

• Virtuaalsed komponendid: Virtuaalsed komponendid

• KNX net/IP tugi: KNX integratsioon

---

Kasutuskohad

• Elektriseadmete kaugjuhtimine.

• Seadme ligipääs ja juhtimine interneti kaudu.

• Kitsastele aladele sobiv retrofit-paigaldus.

• Koduautomaatika ja automaatne seadmete juhtimine.

---

Integreerimine

• Amazon Alexa: Jah

• Google Smart Home: Jah

• Samsung SmartThings: Jah

---

Seadme elektrilised liidesed

Sisendid:

• 1 lüliti/nupu sisend

• 1 potentsiaalivaba kontakti relee sisend

• 2 toite sisendit (N ja L)

Väljundid:

• 1 potentsiaalivaba kontakti relee väljund

Ühenduvus: Wi-Fi, Bluetooth, Zigbee

Ohutusfunktsioonid: Ülekuumenemiskaitse

Toetatud koormuse tüübid: takistuslik, mahtuvuslik, induktiivne

---

Kasutajaliides

• Sisendid: üks juhtnupp

  • Hoida 5 sek, et lubada seadme Access Point ja Bluetooth

  • Hoida 10 sek, et tehaseseadistus taastada

  • 5x vajutus: vahetab Matter püsivara Zigbee peale

  • 3x vajutus: Zigbee liitumisrežiim (püsib 2 minutit)

• Väljundid: LED-indikaator

  • Erinevad vilkumismustrid Wi-Fi, pilve ja nupu tegevuse järgi

---

Füüsilised andmed

• Suurus: 29x34x16 mm

• Kaal: 19 g

• Kruviklemmide max pöördemoment: 0.4 Nm

• Traadi ristlõige: 0.2–2.5 mm²

Keskkond:

• Töötemperatuur: -20 °C … 40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

Elektrilised andmed:

• Toitepinge: 110–240 V~

• Relee: kuivad NO kontaktid, 1-klemmilised

• Max koormus: 2000 W/240 V~ või 150 W/30 V⎓

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n/ax, 2412–2472 MHz, max 20 dBm, ulatus kuni 30 m siseruumides, 50 m väljas

• Bluetooth: 5.0, 2402–2480 MHz, max 4 dBm, ulatus kuni 10 m siseruumides, 30 m väljas

• Zigbee: 802.15.4, 2400–2483.5 MHz, max 20 dBm, ulatus kuni 100 m siseruumides, 300 m väljas

Mikrokontroller: ESP-Shelly-C68F, Flash 8 MB

Püsivara võimalused: ajastused, webhookid, skriptimine, MQTT

  Kasutusjuhend: Shelly 1 Mini Gen4 Tootja koduleht: Shelly 1 Mini Gen4
