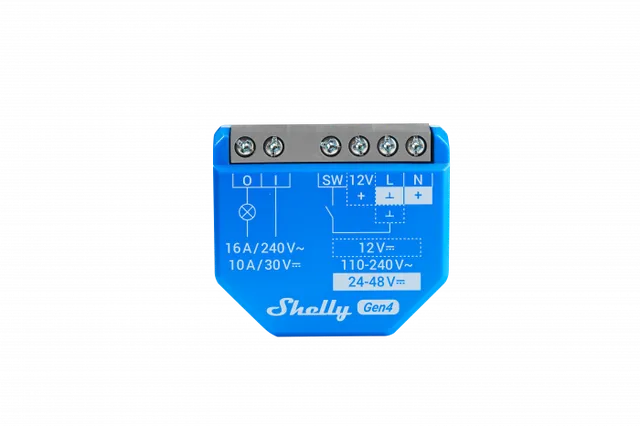

Shelly 1 Gen4 – Nutikas lüliti

Shelly 1 Gen4 – Nutikas lüliti

Seadme identifitseerimine

• Seadme nimi: Shelly 1 Gen4

• Seadme mudel: S4SW-001X16EU

• SSID: Shelly1G4-XXXXXXXXXXXX

• Bluetooth ID: 0x1028

---

Lühikirjeldus

Shelly 1 Gen4 on väikese mõõtmega nutikas lüliti, millel on potentsiaalivabad kontaktid. See võimaldab elektriseadmete kaugjuhtimist mobiili, tahvelarvuti, arvuti või koduautomaatikasüsteemi abil.

• Toimib iseseisvalt kohaliku Wi-Fi võrgu kaudu või pilvepõhiste teenuste kaudu.

• Võimaldab kaugjuhtimist ükskõik millisest asukohast, kui seadmel on internetiühendus.

• Saab paigaldada seinakarpi, lülitite ja pistikute taha või muudele kitsastele aladele.

• Veebiliides seadme juhtimiseks ja seadistamiseks.

• Toetab Zigbee, Bluetooth, Wi-Fi ja Matter protokolle.

---

Peamised omadused

• Wi-Fi ühenduvus: Kaugjuhtimine üle võrgu (802.11 b/g/n/ax).

• Bluetooth 5.0: Kasutatakse seadistamisel ja BLE gateway funktsiooni jaoks.

• Zigbee tugi: Toetab Zigbee võrke ja töötab ka Zigbee kordajana.

• Matter-ühilduvus: Toetab Matter standardit koduautomaatika platvormidel.

• Pilve ja kohaliku võrgu tugi: Saab kasutada nii interneti kaudu kui ainult lokaalselt.

• Potentsiaalivaba relee (Dry Contact): Madalpinge seadmete juhtimiseks.

• Veebipõhine kasutajaliides: Mugav seade juhtida otse veebilehitsejast.

• Ühildub: Alexa, Google Home, Samsung SmartThings.

• Ohutus: Sisseehitatud ülekuumenemiskaitse.

---

Spetsiifikatsioonid

Omadus	Väärtus
Mõõtmed:	37x42x16 mm
Kaal:	26 g
Töötemperatuur:	-20 °C kuni 40 °C
Toide:	110–240 V~ / 24–48 V⎓ / 12 V⎓
Max. lülitusvool:	16 A (AC) / 10 A (DC)
Sisend:	Lüliti nupp + toide (N ja L)
Väljund:	Potentsiaalivaba kontakt
Energiatarve:	< 1 W
Paigaldus:	Seinakarpi / pistikupesa taha
Materjal:	Plastik, sinine kest

---

Raadioside ulatus

Protokoll	Siseulatus	Välisulatus
Wi-Fi:	kuni 30 m	kuni 50 m
Bluetooth:	kuni 10 m	kuni 30 m
Zigbee:	kuni 100 m	kuni 300 m

---

Kasutusalad

Koduautomaatika

1. Valgustuse juhtimine

   • Kaugjuhtimine tavalistele lampidele (LED, hõõgniidiga, halogeen jne).

   • Ajastatud sisse-/väljalülitamised.

   • Töö liikumisanduritega (nt Shelly BLU Motion).

2. Garaažiuksed

   • Uste avamine/sulgemine mobiilist.

   • Ukseseisundi jälgimine (nt Shelly Add-On sensoriga).

   • Hääljuhtimine.

3. Ventilaatorid

   • Vannitoa või köögi ventilaatorite automaatne juhtimine niiskuse alusel.

   • Ajastatud ventilatsioon.

4. Küttekehad

   • Elektrirätikusoojendite või radiaatorite juhtimine.

   • Temperatuuripõhine automaatika (nt Shelly BLU H&T).

Ärikasutus

• Väikekontorid ja kauplused

• Liikumispõhine valgustus

• Koosolekuruumide hõivatuse jälgimine

• Väravate ja uste kaugjuhtimine

Tööstus ja kommunaalteenused

• Võrgu- ja modemiseadmete taaskäivitamine

• Pumpade ja mootorite juhtimine

• Kaugjuhtimine põllumajanduses

---

Integratsioonid ja automaatika

• Toetab HTTP API, MQTT(s), Webhook'e, UDP.

• Skriptimine võimalik (ShellyScript):
  Skriptide tugi

• Virtuaalkomponendid (Virtual Components):
  Virtuaalkomponentide API

• KNX tugi (KNX net/IP):
  KNX dokumentatsioon

---

Juhtnupud ja LED-id

• 1 nupp seadmel

  • Hoia 5 s – aktiveerib AP (juurdepääsupunkt) + Bluetooth

  • Hoia 10 s – tehase taastamine

  • Vajuta 5× – lülitub Matter ↔ Zigbee vahel

  • Vajuta 3× – Zigbee lisamisrežiim (2 min)

• LED märguanded:

  • AP režiim: vilgub 1s sisse / 1s välja

  • Wi-Fi ühendus puudub: 1s sisse / 3s välja

  • Wi-Fi ühendatud: pidevalt sisse

  • Pilv pole ühendatud: 1s sisse / 5s välja

  • Pilv ühendatud: pidevalt sisse

  • OTA uuendus: 0.5s sisse / 0.5s välja

  Kasutusjuhend: Shelly 1 Gen4 Tootja koduleht: Shelly 1 Gen4
