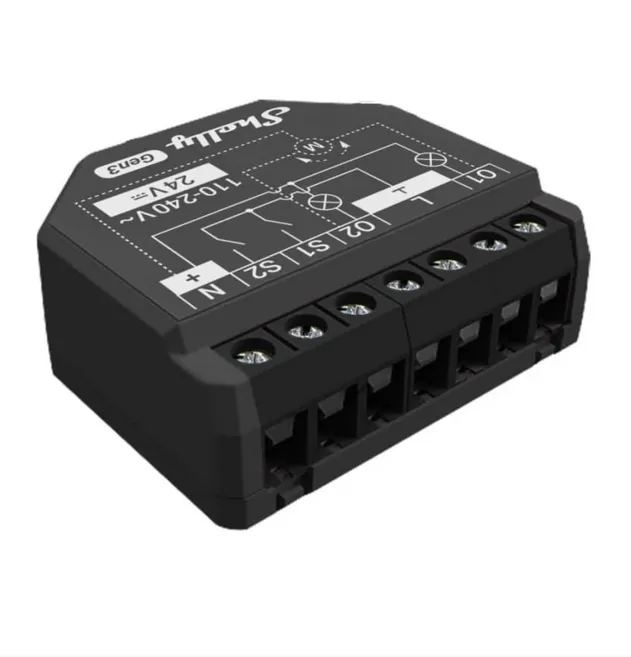

Shelly 2PM Gen3 – Nutikas kahekanaliline lüliti voolutarbimise mõõtmisega

Shelly 2PM Gen3 – Nutikas kahekanaliline lüliti voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly 2PM Gen3

• Seadme mudel: S3SW-002P16EU

• Seadme SSID: Shelly2PMG3-XXXXXXXXXXXX

• BLE mudeli ID: 0x1005

---

Lühikirjeldus

Shelly 2PM Gen3 on kahekanaliline nutikas lüliti, mis mõõdab elektritarbimist ja võimaldab ka katte juhtimist. Seda saab kaugjuhtida mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu. Seadet saab kasutada lokaalselt Wi-Fi võrgus või pilvepõhistes koduautomaatika teenustes.

Seade on eelkäijast täiustatud protsessori ja suurema mäluga ning toetab Veneziani ruloo juhtimist.

Seadet saab paigaldada standardsetesse seinakarpidesse, pistikupesade või lülitite taha või mujale, kus on piiratud ruumi.

Seadmel on sisseehitatud veebiliides, mis võimaldab seadet jälgida ja juhtida ning seadeid reguleerida.

---

Peamised omadused

• Nutikas lüliti koos võimsuse mõõtmisega: jälgib ühendatud seadmete energiatarbimist.

• Kompaktne disain: sobib väikestesse paigalduskohtadesse.

• Kaugjuhtimine: mobiili, tahvelarvuti, arvuti või koduautomaatika kaudu.

• Lokaalne ja pilve juhtimine: töötab iseseisvalt Wi-Fi võrgus või pilves.

• Täiustatud protsessor ja mälu: parem jõudlus.

• BLE Gateway: vahendab Bluetooth signaale pilve või teistele seadmetele.

• Wi-Fi ulatuse laiendaja: laiendab Wi-Fi signaali ulatust.

• Skriptimine ja ajastused: automatiseerimine ja graafikute seadistamine.

• Integratsioonid: HTTP API, MQTT, Webhooks, UDP.

• KNX tugi: Switch-režiimis ainult püsivaraga ≥1.5.0.

• Virtuaalsed komponendid: dünaamiliselt loodavad komponendid.

• Venetian blinds režiim: kaugjuhtimine mootoriga rulood, kardinad ja aknaplekid. Mõõdab ühendatud seadme tarbitavat võimsust. Soovitatav kasutada ainult elektrooniliste või mehaaniliste piirlülititega mootoritega. Kontrollib ruloo/katte asendit ja lamellide kaldenurka.

---

Kasutuskohad

• Seadmete kaugjuhtimine ja automatiseerimine (valgus, ventilaatorid jms).

• Energiatarbimise reaalajas jälgimine ja energiatõhususe suurendamine.

• Kodukontrolli süsteemidesse integreerimine kohandatud stseenide ja ajakavade loomiseks.

• Kompaktne paigaldus kitsastes kohtades.

---

Integreerimine

• Amazon Alexa: Jah

• Google Smart Home: Jah

• Samsung SmartThings: Jah

---

Elektrilised liidesed

Sisendid: 2 lüliti/nupu sisendit (S1, S2) kruviklemmidel
Toite sisendid: 1 N (+) ja 2 L (Ʇ) kruviklemmidel
Väljundid: 2 releeväljundit koos võimsuse mõõtmisega
Lisa liides: Shelly omaniku seeria seriaalliides

Ohutusfunktsioonid:

• Ülekuumenemiskaitse

• Ülepinge- ja ülekoormuskaitse

• Takistuskatte režiimis: takistuste tuvastus ja ohutuslüliti

Toetatud koormuse tüübid:

• Resistentsed (hõõglambid, kütteseadmed)

• Kapatsitiivsed (kondensaatorid, elektroonika, mootori stardikondensaatorid)

• Induktiivsed RC snubberiga (LED-draiverid, trafo, ventilaatorid, külmik, konditsioneer, pesumasin, kuivati)

---

Kasutajaliides

Sisendid: Üks juhtnupp

• 5 sek hoides: AP ja Bluetooth

• 10 sek hoides: tehaseseadistus

Väljundid: LED (monovärv) indikaator, erinevad vilkumismustrid Wi-Fi ja pilve ühenduse järgi

---

Füüsilised andmed

• Suurus: 37x42x16 ±0,5 mm

• Kaal: 30 g

• Kruviklemmide max pöördemoment: 0.4 Nm

• Traadi ristlõige: 0.2–2.5 mm²

• Paigaldus: seinakarp

• Kest: plast, must

Keskkond:

• Töötemperatuur: -20…40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

Elektrilised andmed:

• Toitepinge: 110–240 V~ või 24 V⎓ ±10%

• Tarbimine: <1,4 W

• Kaitse: B/C, 16A max, 6 kA, klass 3

Väljundid:

• Max pinge: 240 V~ / 30 V⎓

• Max vool AC: 10 A kanal, 16 A kogus, 18 A tipp

• Max vool DC: 10 A

• Sisseehitatud volt- ja ampermõõtur

• Sisemine temperatuuriandur

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n, 2412–2472 MHz, <20 dBm, 30 m siseruumides / 50 m väljas

• Bluetooth: 4.2, 2402–2480 MHz, <4 dBm, 10 m siseruumides / 30 m väljas

Mikrokontroller: ESP-Shelly-C38F, Flash 8 MB

Püsivara: ajastused, webhookid, skriptimine, MQTT

---

Juhtmestiku terminalid

Terminal	Traat	Kirjeldus
O1, O2	-	Väljund koormusele
N	-	Neutraal
L	-	Faas 110–240 VAC
L	-	Faas 110–240 V~
S1, S2	-	Lüliti sisendid
+	-	24 V⎓ positiivne
S1, S2	-	Lüliti sisendid
-	-	24 V⎓ negatiivne
+	-	24 V⎓ positiivne
Ʇ	-	24 V⎓ negatiivne

Kasutusjuhend: Shelly 2PM Gen3 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly 2PM Gen3
