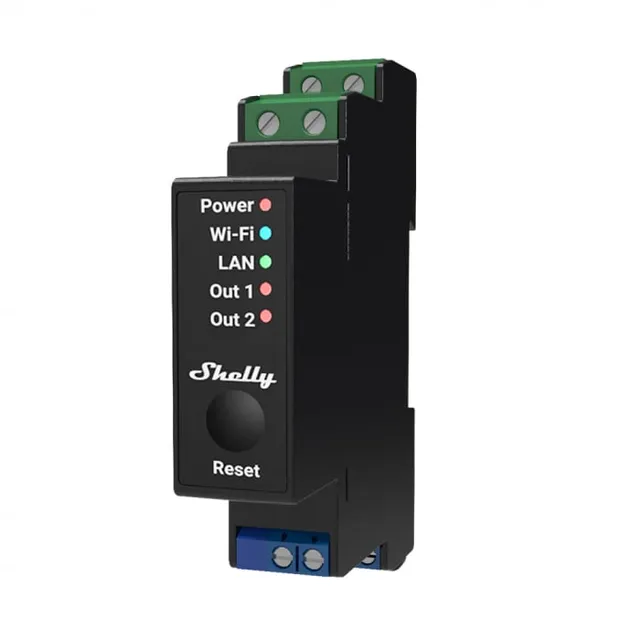

Shelly Pro 2PM - DIN-liistule paigaldatav kahekanaline nutikas lüliti voolutarbimise mõõtmisega

Shelly Pro 2PM - DIN-liistule paigaldatav kahekanaline nutikas lüliti koos voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly Pro 2PM v.1

• Seadme mudel: SPSW-202PE16EU

• Seadme SSID: ShellyPro2PM-XXXXXX

Lühikirjeldus
Shelly Pro 2PM on DIN-liistule paigaldatav kahe kanaliga nutikas lüliti koos võimsuse mõõtmise võimalusega. Tänu gen2 püsivara paindlikkusele ja LAN-ühendusele pakub see professionaalsetele paigaldajatele rohkem lahendusi lõppkasutajatele. Seade võib töötada iseseisvalt lokaalses Wi-Fi võrgus või pilve kaudu koduautomaatika teenustega.

Shelly Pro 2PM-le pääseb ligi, seda saab juhtida ja jälgida eemalt igast internetiühendusega kohast, kui seade on ühendatud Wi-Fi ruuteriga ja Internetiga.

Shelly Pro 2PM-l on sisseehitatud veebiliides, mille kaudu saab seadet jälgida, juhtida ja seadistada.

Peamised kasutusalad

• Elamud

• MDU (mitme korteriga hooned – korterid, hotellid jms)

• Väikeettevõtted (kontorid, poed, restoranid, bensiinijaamad jms)

• Valitsus/omavalitsus

• Ülikool/kolledž

Integratsioonid

• Google

• Alexa

• Samsung SmartThings

Seadme elektrilised liidesed
Sisendid

• 2 lüliti/nupu sisendit kruviklemmidel: SW1 ja SW2

• 2 toite sisendit kruviklemmidel: 1 N ja 1 L

• 2 relee sisendit: I1, I2

Väljundid

• 2 relee väljundit: O1, O2

Ethernet port

• 1 RJ45 pistik

⚠HOIATUS! LAN-kaablit ühendada või eemaldada ainult siis, kui seade on välja lülitatud! Kaabli pistiku osad, mida kasutaja puudutab, ei tohi olla metallist.

Lisa-liides

• Shelly patenteeritud seriaalliides

⚠HOIATUS! Lisaliidesel on kõrge pinge, kui seade on sisse lülitatud!

Ühenduvus

• Wi-Fi

• Ethernet

• Bluetooth

Ohutusfunktsioonid

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülevoolukaitse

• Ülevõimsuskaitse

Toetatud koormustüübid

• Takistuslik (hõõglambid, küttekehad)

• Mahtuvuslik (kondensaatorpangad, elektroonika, mootori käivituskondensaatorid)

• Induktiivne koos RC snubberiga (LED-toiteplokid, trafod, ventilaatorid, külmikud, kliimaseadmed)

Kasutajaliides
Sisendid

• Üks dome-nupp:

  • 5 sek hoidmine → taaskäivitamine

  • 10 sek hoidmine → tehaseseadetele lähtestamine

Väljundid

• LED indikaatorid:

  • Power (punane): põleb, kui toide on ühendatud

  • Wi-Fi:

    • Sinine → AP-režiim

    • Punane → STA-režiim, Wi-Fi võrku pole

    • Kollane → STA-režiim, Wi-Fi võrku ühendatud, pilveühendus puudub

    • Roheline → STA-režiim, ühendatud nii Wi-Fi kui ka Shelly Cloudiga

    • Vilkuv punane/sinine → OTA uuendus käimas

  • LAN (roheline): LAN ühendatud

  • Out 1 (punane): relee 1 suletud

  • Out 2 (punane): relee 2 suletud

Tehnilised andmed
Füüsilised

• Suurus (KxLxS): 94×19×69 ±0,5 mm

• Paigaldus: DIN-liist

• Kruviklemmide maksimaalne pöördemoment: 0,4 Nm

• Juhtme ristlõige:

  • 0,5–2,5 mm² (roheline)

  • 0,5–1,5 mm² (sinine)

• Juhtme paljaks koorimise pikkus:

  • 6–7 mm (roheline)

  • 5–6 mm (sinine)

• Kesta materjal: plastik

• Värv: must

Keskkond

• Temperatuur: -20 °C … +40 °C

• Niiskus: 30 % … 70 % RH

• Max kõrgus: 2000 m

Elektriline

• Toitepinge AC: 110–240 V

• Toitepinge DC: puudub

• Tarbimine: <3 W

• Nulljuhe: vajalik

Väljundringid

• Max lülituspinge AC: 240 V

• Max lülituspinge DC: puudub

• Max lülitusvool AC: 16 A kanalikoormus, kokku 25 A

• Max lülitusvool DC: puudub

Andurid, mõõturid

• Voltmeter (AC): jah

• Ammeter (AC): jah

• Sisemine temperatuurisensor: jah

Raadio

• RF sagedus: 2400–2495 MHz

• Max RF võimsus: <20 dBm

• Wi-Fi protokoll: 802.11 b/g/n

• Wi-Fi ulatus: kuni 30 m siseruumides, kuni 50 m väljas

• Bluetooth protokoll: 4.2

• Bluetooth ulatus: kuni 10 m siseruumides, kuni 30 m väljas

MCU

• CPU: ESP32-D0WDQ6

• Flash: 8 MB

Püsivara funktsioonid

• Ajastused: 20

• Webhookid (URL tegevused): 20, igaühes kuni 5 URL-i

• Skriptimine: jah

• MQTT: jah

• CoAP: ei

Legend

• I1, I2 – koormusringi sisendklemmid

• L – faas (110–240 V)

• O1, O2 – koormusringi väljundklemmid

• N – nulljuhe

• SW1, SW2 – lüliti/nupu sisendid

• LAN – RJ45 LAN-pistik

  Kasutusjuhend: Shelly Pro 2PM multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro 2PM
